塑料拖鏈結構參數介紹
塑料拖鏈規格從微型系列、15（即內高）系列，18系列，20系列，25系列，30系列，35系列，45系列，55系列，60系列，65系列，80系列，靜音系列及拓展系列，系列中已含黃點系列。
產品介紹：
1. 拖鏈可適應最大移動速度40米/分
2. 拖鏈在最大移動速度時,噪聲聲壓級不大于68分貝.
3. 拖鏈安全使用壽命不小于100萬次(往復).適合于使用在
往復運動的場合，能夠對內置的電纜油管、氣管，水管等
起到牽引和保護作用。
4.拖鏈的每一節都能打開，便于安裝和維修。運動時噪音低，耐磨，可高速運動。

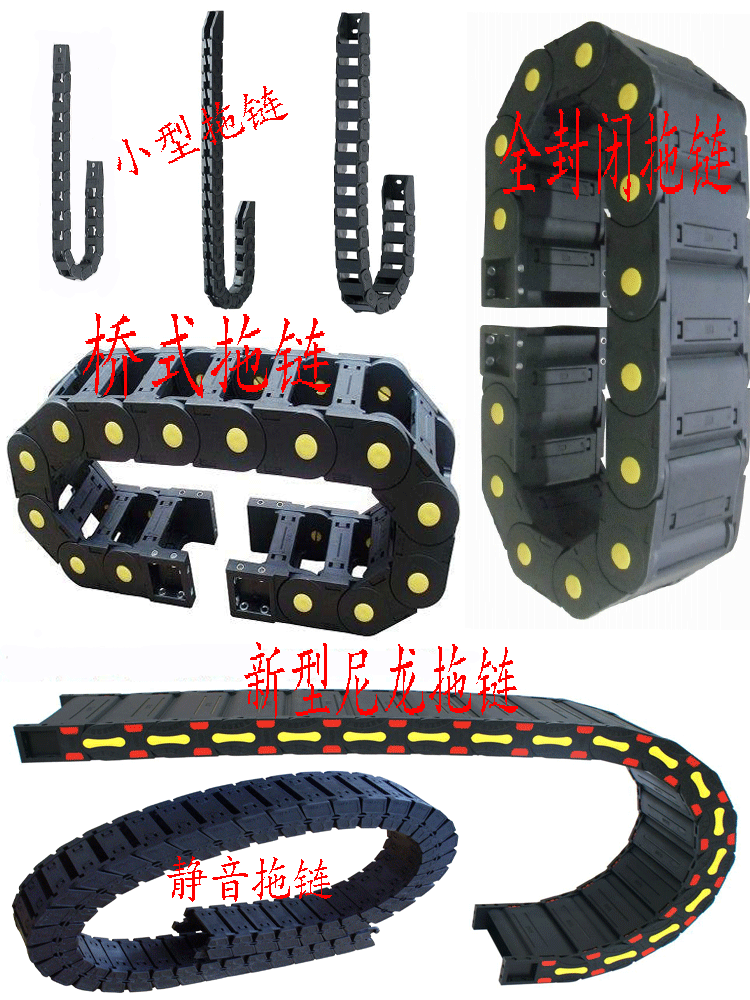

5.拖鏈已被廣泛用于數控機床，電子設備，消防機械設備，石材機械，玻璃機械，門窗機械，注塑機，機械手，超重運輸設備，自動化倉庫等。塑料拖鏈又稱工程拖鏈，坦克鏈。拖鏈根據使用環境和使用要求的不同分為橋式，全封閉，半封閉三種.
塑料拖鏈的結構：
（1）拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。
（2）相同系列的拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑可有不同的選擇。
（3）單元鏈節由左右鏈板和上下檔板（橋式）或蓋板（全封閉式）組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。
（4）另可提供分隔片，將鏈內空間按需要分隔開。
主要參數
內高:選擇內置電纜,油管,氣管,水管等中最粗的一根作為參考高度,加上至少10%的高度空間作為拖鏈內高。如果重疊按重疊后實際高度作為參考高度。
內寬:選擇較粗的一些電纜,油管,氣管,水管等,其外徑之和作為拖鏈內寬的參考,并留至少10%的寬度空間。
彎曲半徑:選擇內置電纜,油管,氣管,水管等中最大的彎曲半徑作為參考值,并留有10%以上的空間。
放置原則：
應該留有15%的剩余空間,讓內置電纜,油管等可以自由活動,在半徑方向上對拖鏈不產生拉力。
直徑差別大的導線應該分開鋪設,重量平均分布,必要時可用分隔片分開。
在高速或高頻率運行時,要盡量使導線在水平上相互分開,不要使之相互疊置,在電纜,氣管,油管等較多的時候建議使用分隔片。
