工程塑料拖鏈型號規格
18系列工程塑料拖鏈型號規格參數
|
型號 Model No. |
規格 Spec. |
內寬Bi Inside width （mm） |
內高Hi Inside height （mm） |
外寬B Outside width （mm） |
外高H Outside height （mm） |
回轉半徑R Bending radius （mm） |
節距 Pitch （mm） |
型式 Type |
| 18系列 | 18x25 | 25 | 18 | 35 | 23 | 38 | 31 | 內開蓋 |
| 18x37 | 37 | 47 | ||||||
| 18x50 | 50 | 60 |

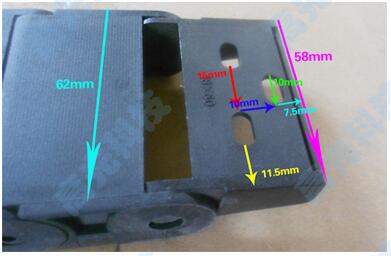

尺寸：18x50

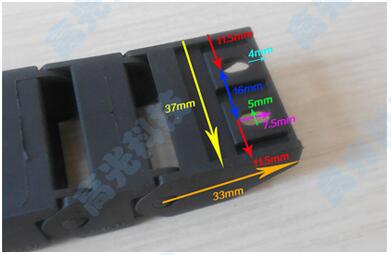

尺寸：18x37

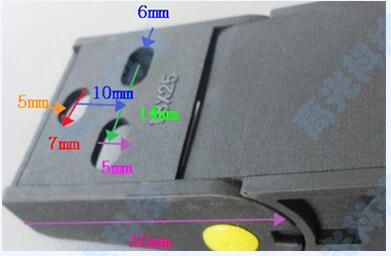

尺寸：18x25
7系列工程塑料拖鏈型號規格參數
|
型號 Model No. |
內腔（高x寬） Inside Diametor (height x width) (mm) |
外徑（高x寬） Outside Diametor (height x width) （mm） |
對應接頭孔距 （mm） |
回轉半徑R Bending radius （mm） |
型式 Type |
| 7系列 | 7x7 | 10x12.5 | A=8 | 15 | 不可打開型 |

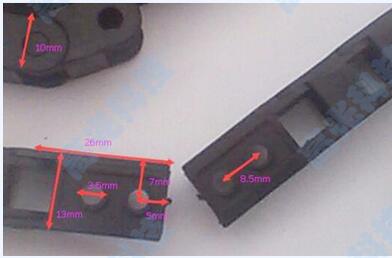

尺寸：7x7
10系列工程塑料拖鏈型號規格參數
|
型號 Model No. |
內腔（高x寬） Inside Diametor (height x width) (mm) |
外徑（高x寬） Outside Diametor (height x width) （mm） |
回轉半徑R Bending radius （mm） |
型式 Type |
對應接頭孔距 （mm） |
| 10系列 | 10 x 6 | 13.5 x 13.5 | 18 | 方便型 | A=8 |
| 10 x 10 | 14 x 17.5 | 不可打開型 | A=8 | ||
| 10 x 15 | 14 x 23 | 不可打開型 | A=10 B=0 | ||
| 10 x 20 | 14 x 28.5 | 不可打開型 | A=10 B=0 |

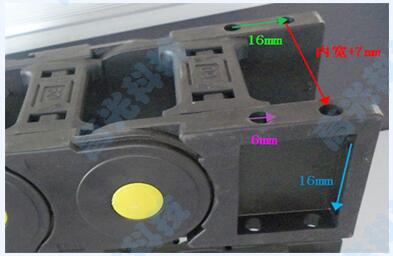

尺寸：10x20

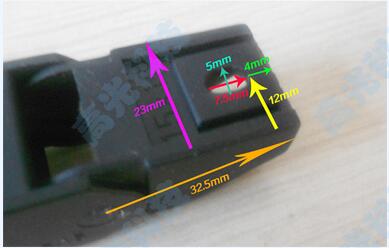

尺寸：10x15

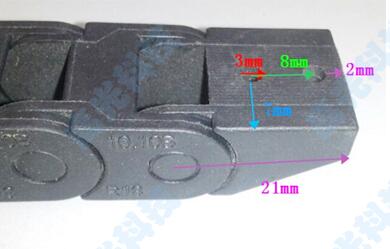

尺寸：10x10
15系列工程塑料拖鏈型號規格參數
|
型號 Model No. |
內腔（高x寬） Inside Diametor (height x width) (mm) |
外徑（高x寬） Outside Diametor (height x width) （mm） |
回轉半徑R Bending radius （mm） |
型式 Type |
對應接頭孔距 （mm） |
| 15系列 | 15 x 15 | 20 x 23 | 28 | 不可打開型 | A=11 |
| 15 x 20 | 20 x 27 | A=14 | |||
| 15 x 30 | 20 x 37 | B=20 | |||
| 15 x 40 | 20 x 47 | B=20 | |||
| 15 x 50 | 20 x 57 | B=20 |

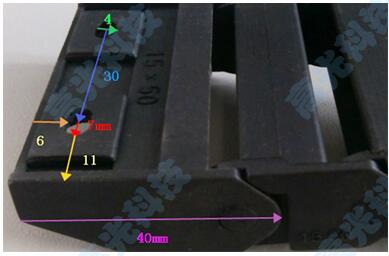

尺寸：15x50

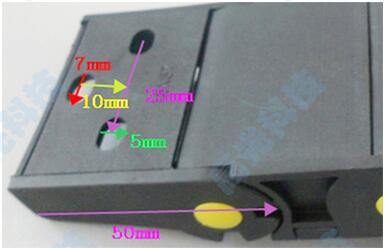

尺寸：15x40

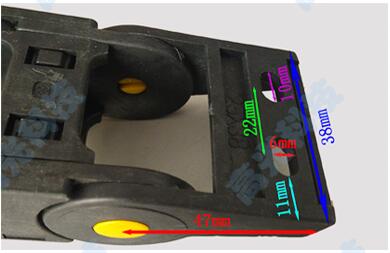

尺寸：15x30

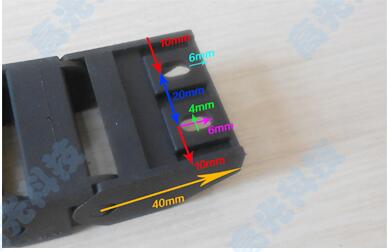

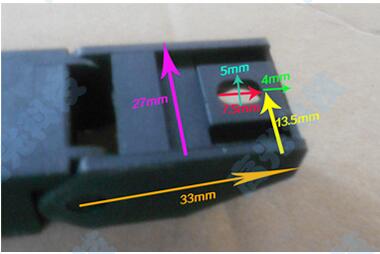

尺寸：15x20

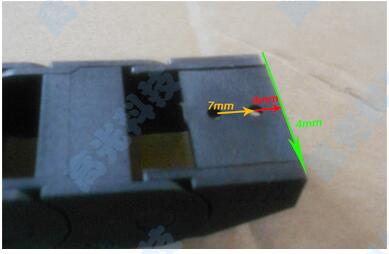

尺寸：15x15
25系列工程塑料拖鏈型號規格參數
|
型號 Model No. |
內腔（高x寬） Inside Diametor (height x width) (mm) |
外徑（高x寬） Outside Diametor (height x width) （mm） |
無支撐長度 non-support length （m） |
節距 Pitch （mm） |
形式 Type |
回轉半徑R Bending radius （mm） |
Bt (mm) |
| 25系列 | 25 x 25 | 40 x 42 | 2.6 | 46 |
四片裝上下可開 橋式全封閉 |
55/75/100/125/150/175 | 25 |
| 25 x 38 | 40 x 55 | 38 | |||||
| 25 x 50 | 40 x 67 | 50 | |||||
| 25 x 57 | 40 x 74 | 57 | |||||
| 25 x 77 | 40 x 94 | 60 | |||||
| 25 x 103 | 40 x 120 | 70 |
尺寸：25x57

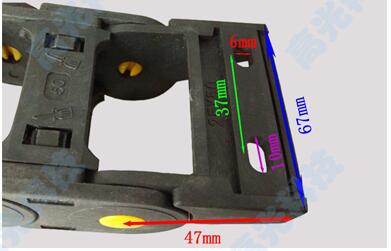

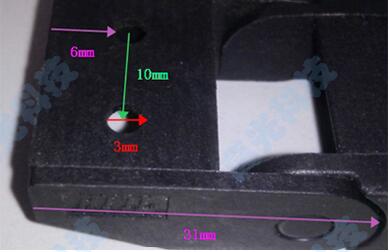

尺寸：25x50
尺寸：25x37
尺寸：25x25
